弧面凸轮分割器的特点类型

作者: 编辑: 来源: 发布日期: 2017.08.01
信息摘要:
弧面凸轮分割器的特点类型,圣盾为您解答。弧面凸轮分割器是输入轴上的空间立体凸轮和输出从动轴上的从动轮无间隙啮合成的一种结构,这种结构的特点是…

弧面凸轮分割器的特点类型,圣盾为您解答。

弧面凸轮分割器是输入轴上的空间立体凸轮和输出从动轴上的从动轮无间隙啮合成的一种结构,这种结构的特点是凸轮基面是圆弧回转体,从动轮子轴线和输出轴垂直,并和凸轮轴线在同一个平面内。凸轮廓面的曲线段驱动使分割盘转位,通过直线段让分割盘静止并自锁。通过机构的连续输入回转,转变成间歇的步进输出运动。

这种凸轮分割器的特点是精度高。速度快、扭矩大、体积小等,因此它可以用在各种步进驱动的自动组合机,加工机械,金属加工器械,包装机,食品机械,医药器械和其他的工业使用。弧面凸轮分割器的按照输出类型可以分为轴式、法兰式和平台桌面式。

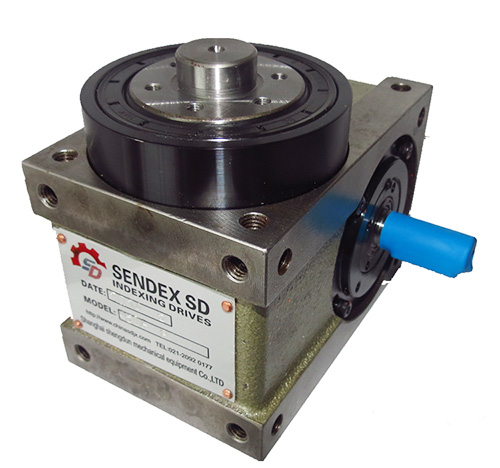

弧面凸轮分割器

综上所述:弧面凸轮分割器精度高,速度快,扭矩大,体积小等特点。

山东玺图机械科技有限公司在国内率先致力于高速精密凸轮分割器的研究开发与制造,凸轮分割器是替代棘轮机构、气动控制机构、槽轮机构、不完全齿轮机构等传统机构的理想产品,能够实现间歇运动,同时,传递扭矩大、体积小、噪音低等特点。

分割器,其表面意思大致可以理解为可以把一个物品分割成几段或几片的一个机构或软件。

分割器根据其功能和应用的领域不同可分为很多种类。有视频分割器、凸轮分割器、画面分割器等。

机构原理和结构

在凸轮和炮塔输出连接,易位的输入轴上安装径向嵌入输出炮塔圆周表面的凸轮,凸轮与锥度支撑肋线性接触对其相应的斜。

当输入的轴旋转时,凸轮滚子按照给定的输出炮塔旋转位移曲线,同时沿着棱不能滚动。肋的结束和凸轮平衡区域,那就是,在上下文的静态,滚子连接到轴,但输出不旋转的炮塔本身。锥度支撑肋通常两个或三个凸轮滚子接触,以便输入轴转动均匀可发送到输出轴。如果在锥度支撑肋的凸轮,凸轮滚子不是光滑的你可以损害拆分器。通过调整来消除这一现象的旋转轴之间的距离并不顺利。通过调整凸轮滚子与凸轮弹性负载越近,从而加强拆分器的刚度。其结构和功能是把凸轮与凸轮滚子相结合的最佳性能,能够高速度运行。

上海圣盾机械设备有限公司是主要从事非标自动化设备及其相应的凸轮分割器工位变换装置、间歇凸轮分割器、弧面凸轮分割器、平面凸轮分割器、圆柱凸轮分割器、平台桌面型凸轮分割器、各种异型凸轮的研发、设计、制造、销售、致力于为工业控制中各类复杂应用环境下的运动控制,提供解决方案。咨询热线:021-2092-0177
